Pourquoi mon arroseur à impact arrête-t-il de tourner ? Causes et correctifs

La réponse courte : Pourquoi votre arroseur à impact cesse de tourner

Un arroseur à impact arrête de tourner principalement à cause de Pression d'eau insuffisante, buse bouchée, ressort du bras déflecteur endommagé ou usé, débris logés dans le mécanisme d'entraînement ou roulement de pivot grippé. . Dans la plupart des cas, la solution est simple et ne nécessite aucun outil spécial. Comprendre exactement quel composant est défectueux vous fera gagner du temps, de l'argent et vous évitera la frustration de voir votre pelouse sécher pendant que vous effectuez un dépannage à l'aveugle.

Arroseurs à impact - parfois appelés arroseurs à impulsion - fonctionnent selon un principe mécanique magnifiquement simple. L'eau sort de la buse sous pression, frappe un bras déflecteur lesté, le repousse et un ressort le ramène. Cet impact répété fait tourner progressivement la tête d’arrosage autour de son arc. Lorsqu’une de ces étapes tombe en panne, toute la rotation s’arrête. Les sections ci-dessous présentent en détail tous les modes de défaillance connus, ainsi que les étapes spécifiques pour diagnostiquer et corriger chacun d'entre eux.

Comment fonctionne réellement un arroseur à impact

Avant de diagnostiquer des problèmes, il est utile de comprendre les mécanismes en jeu. Un arroseur à impact typique se compose des éléments clés suivants :

• Buse : Contrôle le débit et la forme de pulvérisation. Généralement en laiton ou en plastique, allant de 3/32 pouces à 5/32 pouces de diamètre.
• Bras déflecteur (bras marteau) : Un levier articulé avec une petite ailette déflectrice qui intercepte le jet d'eau. Le bras est à ressort et revient donc après chaque frappe.
• Printemps : Stocke l'énergie lorsque le bras déflecteur est poussé sur le côté et la libère pour remettre le bras dans le flux, produisant « l'impact » qui entraîne la rotation.
• Roulement de pivot (douille) : L'articulation centrale tournante sur laquelle tourne la tête. Généralement fabriqué en laiton ou en polymère.
• Colliers de déclenchement (arrêts d'arc) : Languettes réglables qui limitent et définissent l'arc de rotation – généralement réglées entre 25° et 360°.
• Montante et base : L'entrée filetée se connecte à votre alimentation en eau et la colonne montante élève la tête au-dessus du gazon.

Chaque cycle de rotation implique que le jet d'eau frappe la palette déflectrice, poussant le bras vers l'extérieur contre le ressort, puis la force du ressort ramène le bras avec suffisamment d'élan pour pousser la tête d'une fraction de degré. Sur des centaines de cycles par minute, cela produit une rotation fluide. Si le ressort est trop faible, le bras trop raide ou la pression de l'eau trop faible, le bras ne revient pas assez vite ou ne parvient pas du tout à délivrer l'impulsion nécessaire pour déplacer la tête.

Faible pression de l’eau : le coupable le plus courant

La raison la plus fréquente pour laquelle un arroseur à impact cesse de tourner est pression d'eau insuffisante . La plupart des arroseurs à impact sont conçus pour fonctionner entre 30 et 50 PSI (livres par pouce carré) . Lorsque la pression descend en dessous d'environ 25 PSI, le jet d'eau n'a pas assez de force pour repousser le bras déflecteur avec suffisamment d'énergie. Le bras peut flotter faiblement ou ne pas bouger du tout, et la tête reste figée dans une position.

Signes que la pression est le problème

• L'arroseur pulvérise de l'eau mais la tête bouge à peine ou tourne très lentement.
• Plusieurs arroseurs sur la même zone fonctionnent tous mal en même temps.
• Les performances s'améliorent sensiblement lorsque moins de têtes d'arrosage fonctionnent simultanément.
• Les voisins ou d’autres appareils ménagers utilisent l’eau en même temps.

Comment vérifier et résoudre les problèmes de pression

Fixez un simple manomètre – disponible pour moins de 15 $ dans n’importe quelle quincaillerie – à un raccord de tuyau près de votre zone de gicleurs. Exécutez la zone et lisez la pression dynamique (d'écoulement). S'il est inférieur à 30 PSI, vous avez un problème de pression. Les causes courantes et les solutions comprennent :

• Trop de têtes par zone : Réduisez le nombre de têtes actives ou divisez la zone en deux zones distinctes.
• Vanne d'alimentation partiellement fermée : Localisez votre arrêt d'irrigation principal et assurez-vous qu'il est complètement ouvert. Une vanne ouverte à seulement 75 % peut réduire la pression de 10 à 15 PSI.
• Conduite d'alimentation sous-dimensionnée : Une conduite de ½ pouce alimentant plus de trois ou quatre arroseurs à impact les prive généralement de pression. La mise à niveau vers un tuyau de ¾ de pouce peut récupérer 8 à 12 PSI dans les configurations résidentielles courantes.
• Chute de pression d’alimentation municipale : Certains services d’eau réduisent la pression de la conduite principale pendant les heures de pointe. Planifier votre irrigation tôt le matin (avant 6 heures du matin) évite souvent cela.
• Panne du régulateur de pression : Si votre maison est équipée d'un réducteur de pression (PRV) et qu'il est en panne, vous pouvez avoir une pression très faible ou fluctuant de manière irrégulière. Un plombier peut remplacer un PRV pour 150 $ à 350 $ selon l'emplacement.

Buse bouchée ou débris dans le chemin d’eau

Une buse partiellement ou totalement obstruée restreint le jet d’eau qui entraîne le bras déflecteur. Même une légère réduction de la vitesse du jet peut suffire à empêcher la rotation. Les buses d'arrosage à impact ont généralement des ouvertures entre 0,09 et 0,18 pouces de diamètre – suffisamment petites pour qu'un seul grain de sable, un morceau de tartre de tuyau ou un fragment de matériau racinaire puisse provoquer un blocage.

Identifier une buse bouchée

Allumez l’eau et observez le motif de pulvérisation. Un arroseur à impact sain produit un jet propre et étanche. Une buse obstruée produit un jet faible et diffus, une forme d'éventail irrégulière ou aucun jet du tout, même lorsque la pression au niveau de la conduite est adéquate. Vous remarquerez peut-être également que le bras du déflecteur tremble sans effectuer un mouvement complet.

Nettoyage de la buse étape par étape

1. Coupez l'alimentation en eau de l'arroseur.
2. Dévissez la buse de la tête d'arrosage. La plupart des buses d'arrosage à impact sont filetées et se retirent d'un quart de tour dans le sens inverse des aiguilles d'une montre, ou elles peuvent être maintenues par une petite goupille de retenue.
3. Tenez la buse à la lumière pour vérifier s’il y a une obstruction visible.
4. Trempez la buse dans du vinaigre blanc pendant 15 à 30 minutes si du tartre minéral est présent (ce qui est fréquent dans les zones où l'eau est dure au-dessus de 200 mg/L).
5. Utilisez un fil fin, un cure-dent ou l'outil de nettoyage de buse inclus avec de nombreux kits d'arrosage pour nettoyer doucement l'orifice. N’utilisez jamais de foret – cela agrandirait l’ouverture et modifierait de façon permanente le débit.
6. Rincez la buse en faisant couler de l'eau vers l'arrière.
7. Réinstallez et testez.

Si l'encrassement est un problème récurrent, installez un Filtre à tamis en Y sur la conduite d'alimentation en amont de vos arroseurs. Un filtre à tamis de 150 mailles coûte entre 10 et 25 dollars et élimine la plupart des débris avant qu'ils n'atteignent la buse.

Ressort du bras déflecteur usé, faible ou cassé

Le ressort du bras déflecteur est le cœur du mécanisme d'impact. Au fil du temps, en particulier dans les arroseurs exposés aux rayons UV, aux températures extrêmes ou à l'eau chargée de minéraux, ce ressort perd de sa tension, se corrode ou se brise complètement. Un ressort qui a perdu ne serait-ce que 20 à 30 % de sa tension d'origine peut ne plus rappeler le bras avec suffisamment de force pour faire tourner la tête. , même lorsque la pression de l'eau et l'état des buses sont parfaitement corrects.

Diagnostiquer un ressort défectueux

L’eau étant retirée, poussez manuellement le bras déflecteur sur le côté et relâchez-le. Un bon ressort doit ramener le bras fermement et de manière audible. Si le bras recule lentement, ne revient qu'à mi-chemin, ou si vous pouvez voir une corrosion visible ou une cassure de la bobine, le ressort est le problème. Sur de nombreux arroseurs à impact, le ressort est une petite bobine de torsion fixée au point de pivotement du bras déflecteur.

Remplacement du ressort

Des ressorts de remplacement pour des marques courantes comme Rain Bird, Nelson et Orbit sont disponibles pour 2 $ à 8 $ et sont généralement disponibles en multipacks. Pour remplacer :

1. Retirez le bras du déflecteur en appuyant sur le clip de retenue ou en faisant glisser l'axe de pivotement, selon votre modèle.
2. Notez l'orientation de l'ancien ressort avant de le retirer - prenez une photo si cela peut être utile.
3. Accrochez le nouveau ressort au bras et au point d'ancrage du corps dans la même configuration.
4. Rattachez le bras et testez l'action brusque manuellement avant d'ouvrir l'eau.

Si vous ne pouvez pas vous procurer un ressort de remplacement exact, il est généralement plus économique de remplacer la tête d’arrosage entière. Une tête de gicleur à impact en laiton de qualité coûte entre 8 et 20 dollars et durera plus longtemps que plusieurs remplacements de ressorts si le corps est déjà en service depuis plusieurs années.

Roulement de pivot grippé ou corrodé

Le roulement de pivot – la bague centrale autour de laquelle tourne toute la tête – peut se gripper en raison d’une accumulation de tartre minéral, de corrosion ou de dommages physiques. Lorsque le roulement se grippe, même un mécanisme de percussion fonctionnant parfaitement ne peut pas faire tourner la tête car il y a trop de friction au niveau de l'articulation centrale.

Comment tester le roulement

Sans l’eau, essayez de faire tourner la tête de l’arroseur à la main. Une tête qui fonctionne correctement doit tourner librement avec une résistance minimale – vous devriez pouvoir la faire tourner avec deux doigts sans presque aucun effort. Si la tête est raide, nécessite une force ou ne tourne pas du tout, le roulement est compromis.

Libérer un roulement rigide

• Corrosion légère ou tartre : Appliquez un lubrifiant pénétrant comme le WD-40 ou un lubrifiant pour arroseur dédié sur le joint de pivot. Travaillez la tête d'avant en arrière manuellement pendant 2 à 3 minutes. Répétez si nécessaire, puis rincez à l'eau avant de reprendre l'irrigation.
• Tartre lourd (zones d’eau dure) : Démontez la tête, trempez les composants du pivot dans une solution de vinaigre blanc 50/50 pendant 1 à 2 heures, frottez avec une petite brosse, rincez et remontez.
• Dommages physiques : Si le roulement est fissuré, rainuré ou déformé, le remplacement est la seule solution fiable. Dans la plupart des arroseurs à impact, l'ensemble pivot fait partie intégrante du corps, ce qui signifie que la tête entière doit être remplacée.

Évitez d’utiliser de la graisse épaisse sur les roulements des arroseurs à impact – cela attire la saleté et aggrave le problème avec le temps. Une fine application de lubrifiant à base de silicone est préférable pour l’entretien à long terme du pivot.

Désalignement ou dommage du collier de déclenchement

Les arroseurs à impact utilisent un ou deux colliers de déclenchement réglables (également appelés arrêts d'arc ou colliers d'inversion) pour définir l'arc de rotation. Ces colliers reposent sur le corps de l'arroseur et sont engagés par une petite languette sur la tête rotative. Lorsque la tête atteint un collier, la languette fait basculer le bras déflecteur vers le côté opposé, inversant le sens de rotation. Si un collier a glissé, s'est cassé ou a été déplacé hors de sa position, la tête peut s'arrêter à ce point et ne jamais reculer, donnant l'impression que la rotation a complètement cessé.

Vérification et réglage des colliers de déclenchement

Allumez l’eau et observez la tête pendant qu’elle tourne. S'il s'arrête à un point spécifique et que le bras déflecteur semble coincé dans une position, vérifiez le collier de déclenchement à cet endroit. Le collier doit être fermement placé dans sa rainure et correctement incliné pour s'engager en douceur dans la languette d'inversion.

• Faites glisser le collier vers une nouvelle position sur le corps et vérifiez si la tête s'inverse désormais correctement.
• Si la languette du col est fissurée ou cassée, remplacez le collier. De nombreux fabricants vendent des ensembles de colliers de remplacement entre 3 et 7 dollars.
• Pour une rotation sur un cercle complet (360°), le collier d'inversion doit être entièrement retiré ou positionné de manière à ne pas s'enclencher pendant le fonctionnement normal.

Débris logés dans le mécanisme du bras déflecteur

Les arroseurs à impact montés sur des colonnes montantes hors sol sont particulièrement vulnérables aux débris coincés entre le bras déflecteur et le corps de l'arroseur. L'herbe coupée, les petits cailloux, les corps d'insectes, les gousses et autres matières organiques peuvent coincer le bras en position ouverte ou fermée. Ceci est particulièrement fréquent dans les zones où la tonte de la pelouse ou la dispersion du vent mettent régulièrement des débris en contact avec l'arroseur.

Nettoyer les débris

Coupez l'eau et inspectez soigneusement le point de pivotement du bras déflecteur. Utilisez un outil fin (un cure-dent ou un trombone déplié fonctionne bien) pour sonder autour du pivot et retirer tout matériau empêchant le mouvement libre. Après avoir éliminé les débris visibles, faites couler brièvement de l’eau dans l’arroseur pour éliminer les particules restantes. Testez à nouveau l’action brusque du bras avant de laisser l’arroseur en service.

Si l'intrusion de débris est un problème persistant, envisagez d'installer l'arroseur à impact sur un base lestée avec enveloppe de protection , ou passer à un style d'arroseur à impact pop-up qui maintient la tête sous le sol lorsqu'elle n'est pas utilisée.

Pression d'eau excessive provoquant le blocage de la tête

Bien que la basse pression soit le problème lié à la pression le plus courant, une pression excessivement élevée peut également empêcher un arroseur à impact de tourner correctement. Lorsque la pression dépasse environ 60 à 70 livres par pouce carré , le jet d'eau frappe le bras déflecteur avec trop de force - le bras est poussé si loin en arrière qu'il dépasse sa trajectoire de retour, ou la force hydraulique bloque essentiellement le bras dans la position déviée sans permettre un retour en arrière net. Cela se manifeste par une tête qui oscille de manière erratique ou reste simplement stationnaire malgré un fort débit d’eau.

Diagnostiquer la surpression

Utiliser un manomètre sur la conduite d'alimentation alimentant la zone. Si la pression dynamique dépasse 55 PSI au point de raccordement du gicleur, la surpression est probablement un contributeur. D'autres signes incluent de la buée ou de la buée au niveau de la buse (fines gouttelettes plutôt qu'un jet cohérent), des bruits de coups de bélier dans les canalisations lorsque la zone s'active, ou encore des pannes fréquentes de membrane dans les électrovannes à proximité.

Solutions pour haute pression

• Installer un régulateur de pression sur la conduite d'alimentation avant la zone d'irrigation. Des régulateurs spécifiques à une zone qui réduisent la pression à un niveau prédéfini (généralement 30 ou 45 PSI) sont disponibles pour 15 $ à 40 $.
• Utilisez un robinet à tournant sphérique partiellement fermé sur l'alimentation de la zone pour réduire le débit et ainsi réduire la pression dynamique. Il s’agit d’un ajustement grossier mais qui peut fonctionner à la rigueur.
• Passez à une taille de buse plus grande sur l'arroseur à impact pour permettre un débit plus important à la même pression, ce qui réduit la vitesse du jet et la force d'impact du bras.

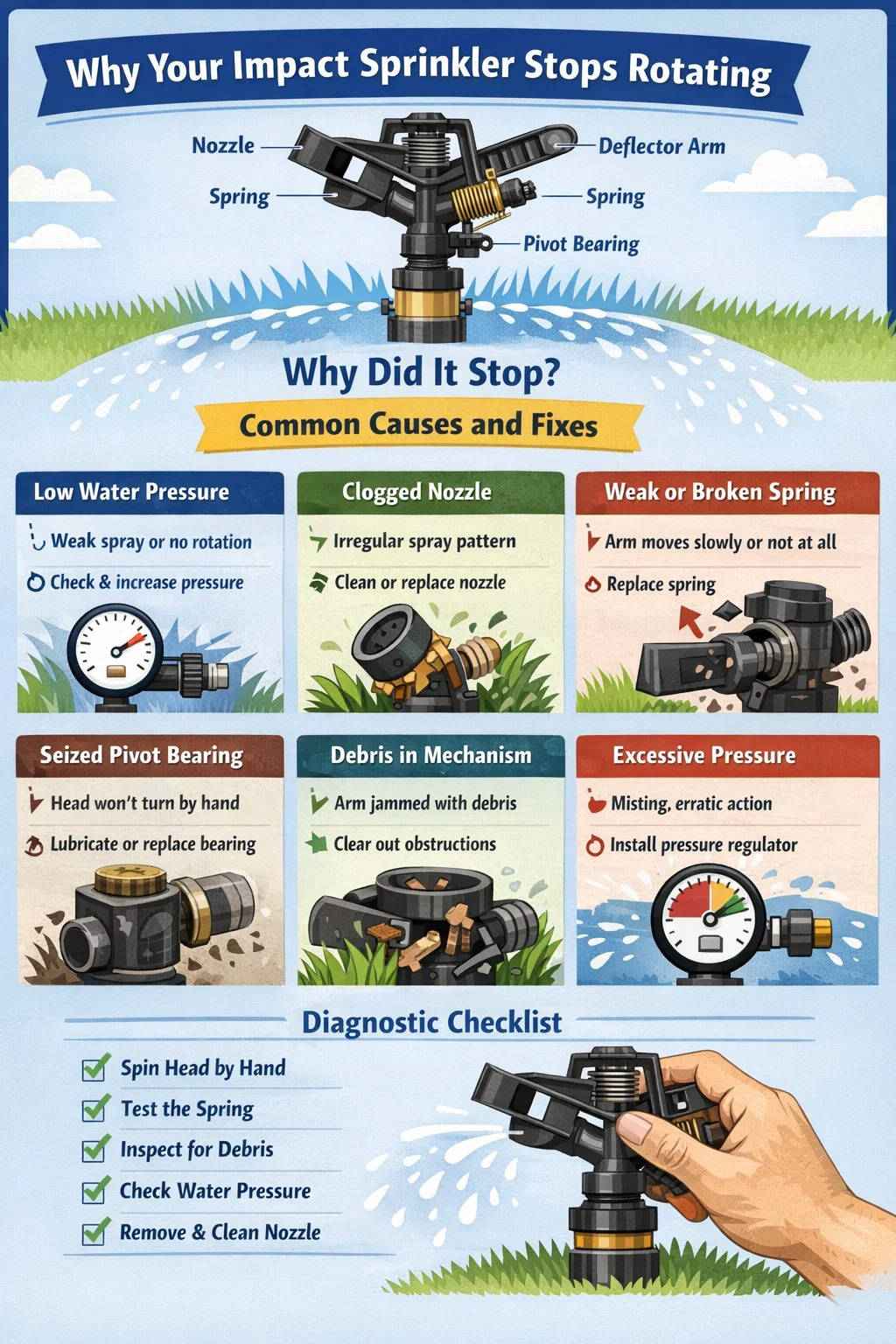

Comparaison des modes de défaillance courants en un coup d'œil

Le tableau ci-dessous résume les raisons les plus courantes pour lesquelles un arroseur à impact cesse de tourner, comment identifier chaque problème et le coût typique pour le résoudre :

Processus de diagnostic étape par étape pour tout arroseur à impact

Plutôt que de deviner, suivez cette séquence logique chaque fois que votre arroseur à impact cesse de tourner. Chaque étape élimine une catégorie de cause avant de passer à la suivante.

1. Vérifiez la rotation de la main : Sans l'eau, faites tourner la tête à la main. S'il est rigide, abordez le roulement de pivot avant toute autre chose.
2. Testez le ressort du bras déflecteur : Poussez le bras de côté et relâchez. S'il ne se remet pas fermement en place, le ressort doit être remplacé.
3. Inspectez les débris visibles : Regardez autour du pivot du bras, de la buse et de la zone du collier de déclenchement pour déceler tout corps étranger.
4. Ouvrez l’eau et observez : Notez s'il y a un jet, la qualité du jet et quelle partie du cycle de rotation échoue.
5. Mesurer la pression : Utilisez une jauge du côté de l’alimentation. Confirmez que la zone fonctionne entre 30 et 55 PSI.
6. Retirez et inspectez la buse : Nettoyez ou remplacez si nécessaire en fonction de ce que vous trouvez.
7. Vérifiez les colliers de déclenchement : Vérifiez qu'ils sont correctement positionnés et intacts si la tête s'arrête à un point précis.
8. Remplacez la tête si tout le reste échoue : Si le nettoyage, le réglage et la lubrification n'ont pas résolu le problème, une nouvelle tête est la solution la plus rentable.

Maintenance préventive pour maintenir la rotation fiable des arroseurs à impact

La plupart des problèmes de gicleurs à impact peuvent être évités grâce à un entretien saisonnier de base. Une tête d'arrosage à impact correctement entretenue peut durer 10 à 20 ans dans les applications résidentielles – une différence significative par rapport aux unités qui ne reçoivent aucune attention et tombent en panne dans les 3 à 5 ans.

Liste de contrôle de démarrage du printemps

• Rincez les conduites d'alimentation avant de connecter les arroseurs pour éliminer les débris qui auraient pu s'accumuler pendant l'arrêt hivernal.
• Inspectez chaque tête d'arrosage pour déceler des fissures, en particulier autour de la buse et de la zone de pivotement, là où les cycles de gel-dégel causent le plus de dommages.
• Testez le ressort du bras déflecteur sur chaque tête. Remplacez ceux qui ont perdu de la tension.
• Vérifiez que le roulement de pivot tourne librement et appliquez une légère couche de lubrifiant silicone si la tête est raide.
• Vérifiez l’état de la buse et éliminez tout tartre ou débris.
• Confirmez que les positions des colliers d’arrêt d’arc n’ont pas changé pendant les événements de stockage ou de gel.

Entretien pendant la saison

• Effectuez une vérification visuelle de chaque zone une fois par mois. Parcourez la zone pendant que le système est en marche et recherchez les têtes qui ne tournent pas ou qui pulvérisent dans une direction inattendue.
• Après la tonte ou tout travail à proximité des colonnes montantes des arroseurs, vérifiez qu'aucun débris n'a été poussé dans le mécanisme du bras par les vibrations de l'équipement ou le vent.
• Si vous êtes dans une zone d'eau dure (au-dessus de 150 mg/L de carbonate de calcium), envisagez un bref rinçage au vinaigre de la zone de la buse à la mi-saison pour éviter l'accumulation de tartre.

Hivernage d’automne

• Vidangez ou soufflez toutes les conduites avant le premier gel dur pour empêcher l'eau à l'intérieur de la buse et du boîtier du pivot de se dilater et de fissurer la tête.
• Si les têtes se trouvent sur des colonnes montantes hors sol qui ne peuvent pas être complètement vidées, retirez-les et rangez-les à l'intérieur pendant l'hiver.
• Notez toutes les têtes qui ont montré des problèmes au cours de la saison afin de pouvoir les résoudre avant le printemps plutôt que de vous précipiter lorsque la saison d'irrigation recommence.

Quand remplacer plutôt que réparer

Il existe des situations où la poursuite des réparations n’est pas la bonne décision. Envisagez de remplacer toute la tête du gicleur à impact lorsque :

• La tête a plus de 10 à 12 ans et a nécessité plusieurs réparations au cours d’une même saison.
• La carrosserie est fissurée ou présente une corrosion importante qui affecte l’intégrité structurelle.
• Les pièces de rechange (ressorts, buses, colliers) pour votre modèle spécifique ne sont plus disponibles.
• Le roulement de pivot est rayé ou rainuré de manière permanente et un roulement de remplacement n'est pas disponible séparément.
• Le coût total des pièces à réparer approche ou dépasse le coût d'une nouvelle tête.

Une nouvelle tête d'arrosage à impact en laiton d'une marque réputée telle que Rain Bird, Nelson ou Orbit coûte généralement 10 $ à 25 $ . Étant donné qu'un seul appel de service d'un entrepreneur en irrigation peut coûter entre 75 et 150 dollars de l'heure, réparer ou remplacer vous-même les têtes d'arrosage à impact représente presque toujours la meilleure valeur, surtout une fois que vous avez correctement diagnostiqué le problème en suivant les étapes ci-dessus.
